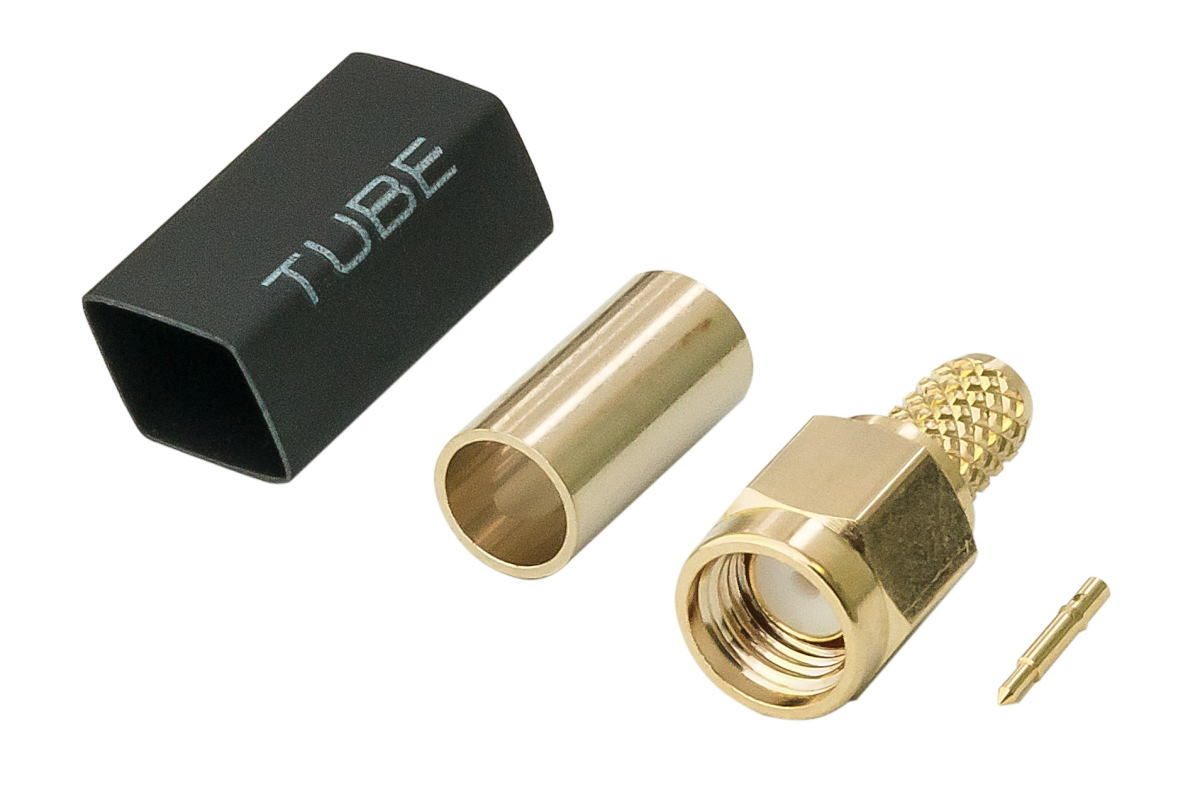

Снимок производителя. Кадрирование не применяется. Миниатюр 2 — по числу файлов у позиции.

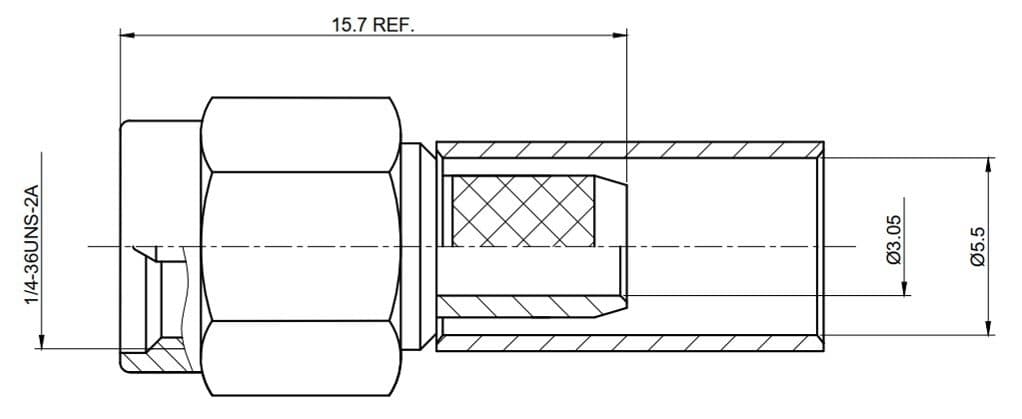

Разъем SMA S-111F (S-111/RG58 male)
- Модель
- Разъем SMA S-111F (S-111/RG58 male)
- Артикул
- 1000
75 ₽
цена производителя, обновлено 18.09.2026
«Нужен монтаж» — приедем, измерим и пришлём смету. «В корзину» — купить прибор и поставить самому.
Характеристики
| Электрические | |
|---|---|
| Волновое сопротивление | 50 ohm |
| Конструктивные | |
| Серия | SMA |
| Тип центрального контакта | штырь (male) |
| Марка кабеля | RG-58 |
| Монтаж оплетки | обжимной |
| Монтаж центального контакта | пайка |
| Покрытие корпуса | золото |
| Покрытие центр. контакта | золото |
| Диэлектрик | тефлон |
| Конструктив | прямой |
| Вес | 0.05 Кг |
| Параметры из описания производителя | |
| Диапазон рабочих частот | 0-3 ГГц |
| КСВН | ≤ 1,2 |
| Номинальное напряжение | 335 В |
| Сопротивление центрального контакта | 3 МОм |
| Сопротивление внешнего контакта | 2,5 МОм |
Характеристики производителя, сверено 18.09.2026
На каких объектах ставим
Вопросы
Способом крепления оплётки. Прижимной собирается обычным инструментом и разбирается, обжимной требует обжимного инструмента с матрицей под свой размер, но держит лучше и меньше боится вибрации. Если инструмента нет, прижимной — единственный вариант, который можно поставить на месте.
Это BNC-разъём под RG-6 — кабель телевизионного тракта. В тракте усиления сотовой связи всё работает на 50 Ом, и 75-омная деталь в нём даёт рассогласование. Поле «Волновое сопротивление» проверяйте всегда: у остальных 85 позиций категории там 50 Ом.
Золото не окисляется, и переходное сопротивление контакта не растёт со временем — это заметно там, где соединение живёт на улице годами. В категории оно у 67 позиций, у остальных латунь, серебро, бронза или никель. На потери в свежесобранном тракте покрытие почти не влияет; оно про то, каким тракт будет через несколько лет.
